近日，中国科学院大连化学物理研究所低碳催化与工程部（DNL12）叶茂研究员、刘中民院士团队联合中国科学院生物与化学交叉研究中心葛一凡副研究员、厦门大学高铭滨副教授，在分子筛微孔道与荧光大分子作用机制研究方面取得新进展。

分子筛是一类具有规则纳米孔道的晶体材料，在催化、分离等领域应用广泛，能够依据分子尺寸、形状和性质对客体分子进行选择性吸附、分离与转化。传统观点认为，分子筛孔口尺寸决定了哪些分子可以进入孔道。然而，越来越多实验现象表明，一些尺寸超过孔口的分子仍可能进入分子筛孔道，这对经典分子筛分理论提出了挑战。

以往对这一现象的解释多集中在分子筛骨架的柔性上，即孔道可能在客体分子作用下发生轻微形变，从而放宽进入条件。但客体分子自身能否主动改变构象以适应更小孔道，长期缺乏直接实验证据。其关键瓶颈在于，分子在纳米孔道内的形变通常十分微弱且发生迅速，常规表征手段难以同时捕捉其空间位置、运动行为与结构变化。

近年来，叶茂和刘中民团队围绕分子筛纳米孔道内的传质与传热过程，发展了一系列具有高时空分辨率的原位表征技术（Nat. Commun.，2020；Angew. Chem. Int. Ed.，2022；ACS Catal.，2023；J. Am. Chem. Soc.，2024；Chem. Sci.，2026）。

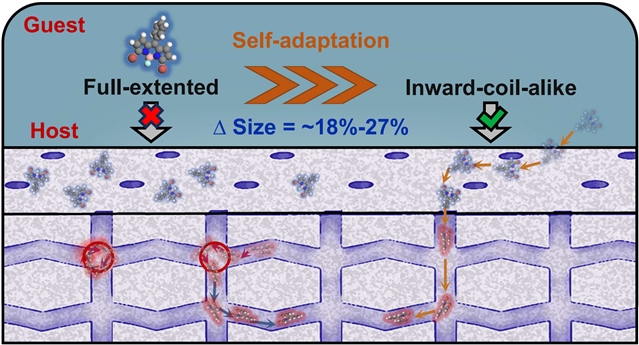

基于上述研究基础，本工作聚焦于客体分子自身在限域条件下的结构响应。研究团队选取荧光探针DB-BODIPY作为模型分子，其最小投影直径约为11.08 Å，结合单分子荧光追踪、时间分辨荧光、荧光寿命成像、iDPC-STEM、PXRD Rietveld精修及理论计算等方法，从多个角度证实了该分子进入Silicalite-1（S-1）分子筛（孔口尺寸约5.4 Å）的现象，并揭示了其背后的结构适应机制。研究发现，DB-BODIPY的进入并非仅依赖孔道形变，而是可在空间限域作用下发生构象适应，两侧结构单元向分子中心收拢，使其最小投影尺寸降至约8.37 Å，缩小约18%至27%，从而得以进入被轻微拉伸的亚纳米孔道。

团队进一步利用时间分辨荧光技术研究该构象适应过程，发现DB-BODIPY进入S-1分子筛后，荧光寿命较溶液态发生明显分化，形成长、短两类寿命组分，长寿命组分主要分布于晶体内部，短寿命组分则更多位于外表面。这表明孔道内部分子受到的限域作用更强，构象适应更为显著，荧光寿命可作为表征分子受限程度与孔道微环境的敏感指标。该方法在多种拓扑结构的分子筛中同样适用，孔道限域程度越强，长寿命组分的寿命延长越明显。

本工作从实验和理论两方面证明，除分子筛骨架自身柔性外，客体分子也可以通过自身构象适应突破传统孔径限制，进入更小的分子筛孔道，深化了对分子筛主客体相互作用与限域传递机制的认识，也为探测微孔材料孔道可达性提供了新思路。（来源：中国科学院大连化学物理研究所）

相关论文信息：https://doi.org/10.1021/jacs.6c09502
